Navigo 390R

Virtueller Rundgang
Digitale Broschüre

Innenansichten

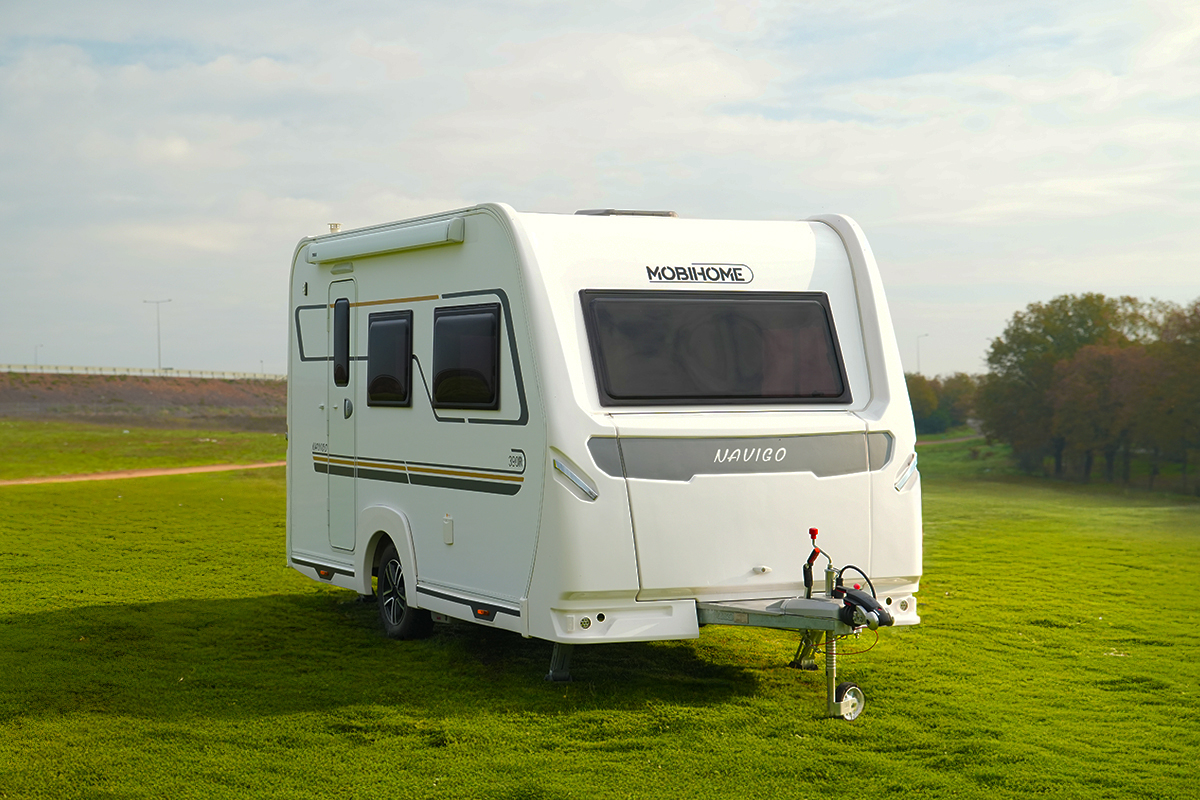

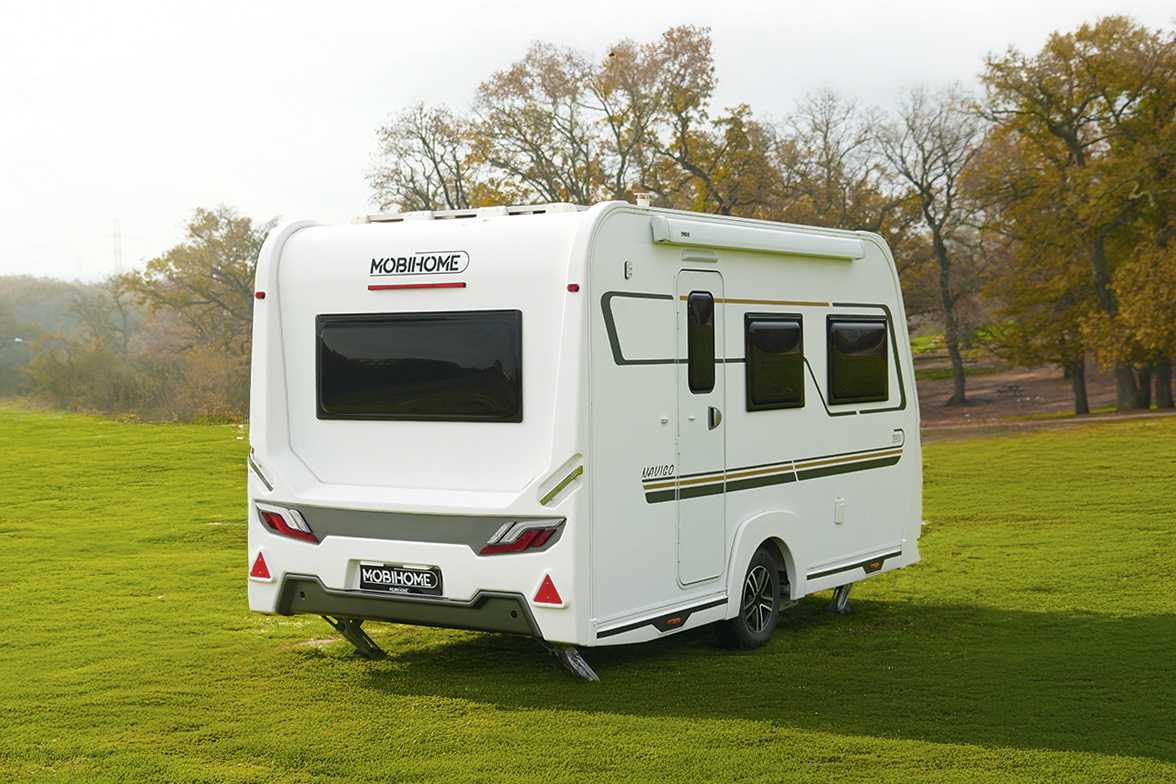

Außenansichten

Wohnmobil-Grundriss

#

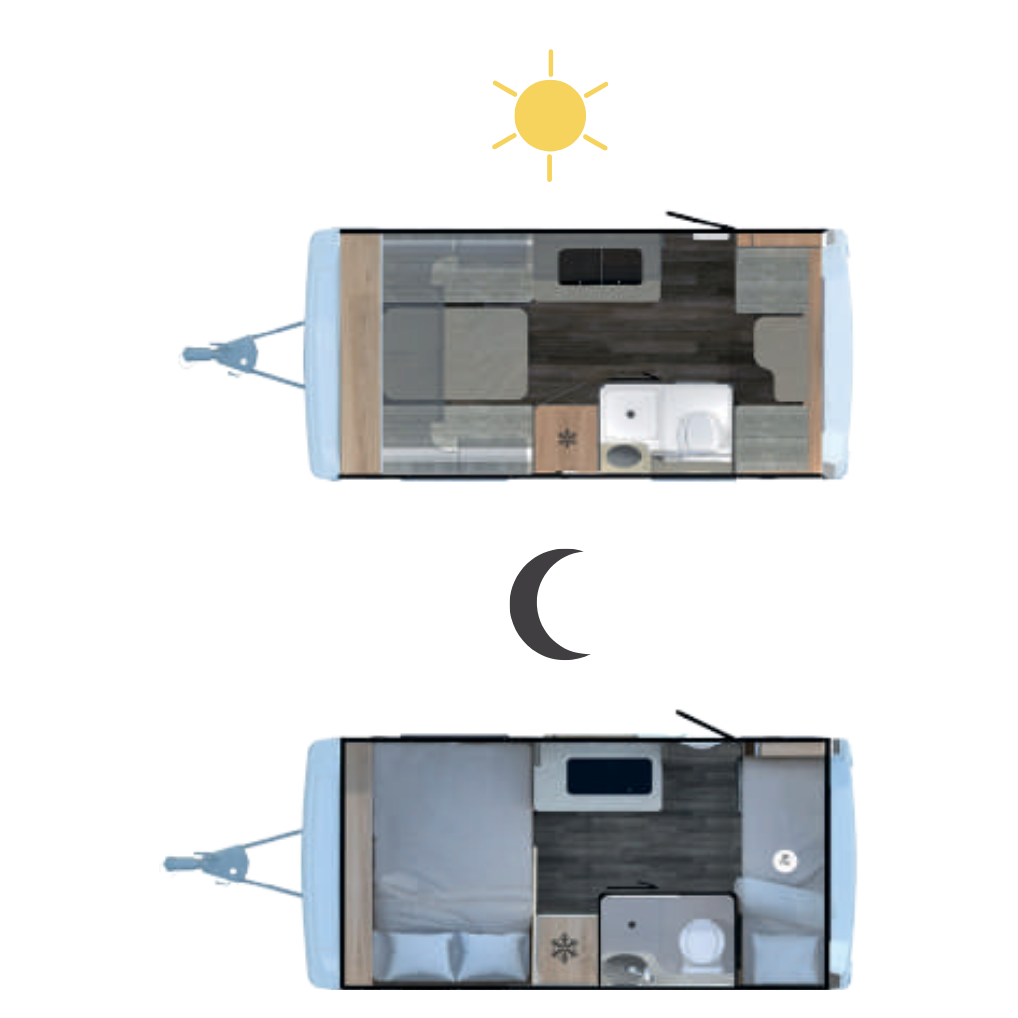

Draufsicht

Die Draufsicht des Navigo 390-R offenbart einen intelligenten Grundriss, der maximale Funktionalität auf kompaktem Raum bietet. Die Innenbodenlänge von 3900 mm und die Gesamtbreite von 2238 mm sorgen für eine effiziente Nutzung jedes Quadratzentimeters und schaffen einen großzügigen Bewegungskorridor im Wohnbereich. Die strategische Positionierung von Küche, Bad und Staueinheiten optimiert den Schwerpunkt des Wohnwagens und bietet dem Nutzer an jedem Punkt ein ergonomisches mobiles Bankerlebnis.

Der fließende Übergang zwischen Tag- und Nachtmodus symbolisiert die vielseitige Designphilosophie des Navigo 390-R. Die Struktur der großen Sitzgruppe, die sich schnell in einen komfortablen Schlafbereich verwandeln lässt, bietet sowohl soziale Interaktion als auch hochwertige Erholung auf begrenztem Raum. Die Netto-Innenhöhe von 1980 mm ermöglicht in allen in dieser Draufsicht sichtbaren Funktionsbereichen eine freie Bewegung ohne Einschränkungen bei der Kopffreiheit.

Serienausstattung

2 Jahre Herstellergarantie - 10 Jahre Ersatzteilgarantie

Der Navigo 390 ist ein kompaktes und funktionales Wohnwagenmodell, das dem Nutzer durch zwei verschiedene Grundrissoptionen (390U und 390R) Flexibilität bietet. Mit seinen kompakten Abmessungen und dem intelligenten Innendesign zielt er darauf ab, Reiseliebhabern ein komfortables Erlebnis zu bieten.

Das Modell hat eine Gesamtlänge von 5886 mm, eine Gesamthöhe von 2670 mm und eine Gesamtbreite von 2238 mm. Trotz dieser Außenmaße bietet er mit 3900 mm Innenlänge, 2090 mm Innenbreite und einer Innenhöhe von 1980 mm einen großzügigen Lebensraum. Die Spurweite von 1910 mm trägt zu einer stabilen Straßenlage bei.

Was die Tragfähigkeit betrifft, so ist das standardmäßige maximale Beladungglimit auf 1350 kg festgelegt, welches optional auf bis zu 1500 kg erhöht werden kann. Die Boden-, Dach- und Wandstärken von 40/35/35 mm erhöhen sowohl die Haltbarkeit als auch die Isolationsleistung des Wohnwagens.

Abmessungen
A Gesamtlänge 5886 mm Standard Max. Belastungslimit 1350 KG
B Gesamthöhe 2670 mm Optionales Max. Belastungslimit 1500 KG
C Gesamtbreite 2238 mm Boden-, Dach-, Wandstärke 40/35/35 mm
D Kabinenlänge 4762 mm Sitzplatzkapazität 6 Personen
E Innenlänge 3900 mm Schlafkapazität 4 Personen
F Innenhöhe 1980 mm Vorderes Bettmaß 1400 x 2065 mm
G Innenbreite 2090 mm Hinteres Bettmaß 750 x 1955 mm
H Spurweite 1910 mm



Chassis und Aufbau

  • Chassis, gebremstes Kupplungssystem 1350 kg (AL-KO)

  • Stabilisator mit Antischlingerkupplung (AL-KO)

  • Stoßdämpfer, 2 Stück (AL-KO)

  • Deichselabdeckung

  • Reifen und Felgen 185/R14/C (AL-KO)

  • Stützrad, 150 kg (AL-KO)

  • Stützfüße, Bodenplatte Big Foot, 4 Stück (AL-KO)

  • Kabinenpaneele; Außenseite GFK, Innenseite beschichtetes Sperrholz, XPS-Isolierung dazwischen

  • LED-Signalisierungssystem (HELLA)



Innenraum

  • Möbelmaterialien aus importiertem Leichtbauholz mit Holzdekor-Laminatbeschichtung

  • 390U: Sitzbereich für 4 Personen im vorderen Bereich, gleichzeitig Doppelbettbereich

  • 390U: Sitzbereich für 2 Personen im hinteren Bereich, gleichzeitig Einzelbettbereich

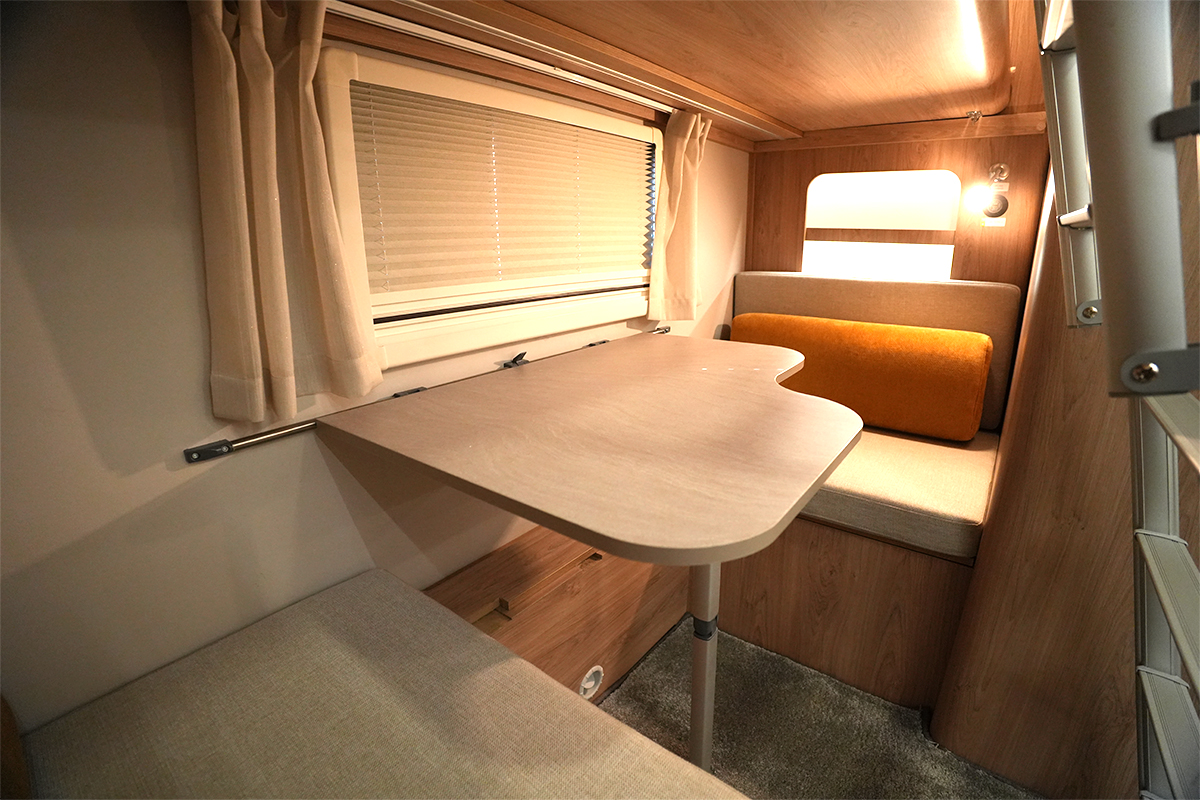

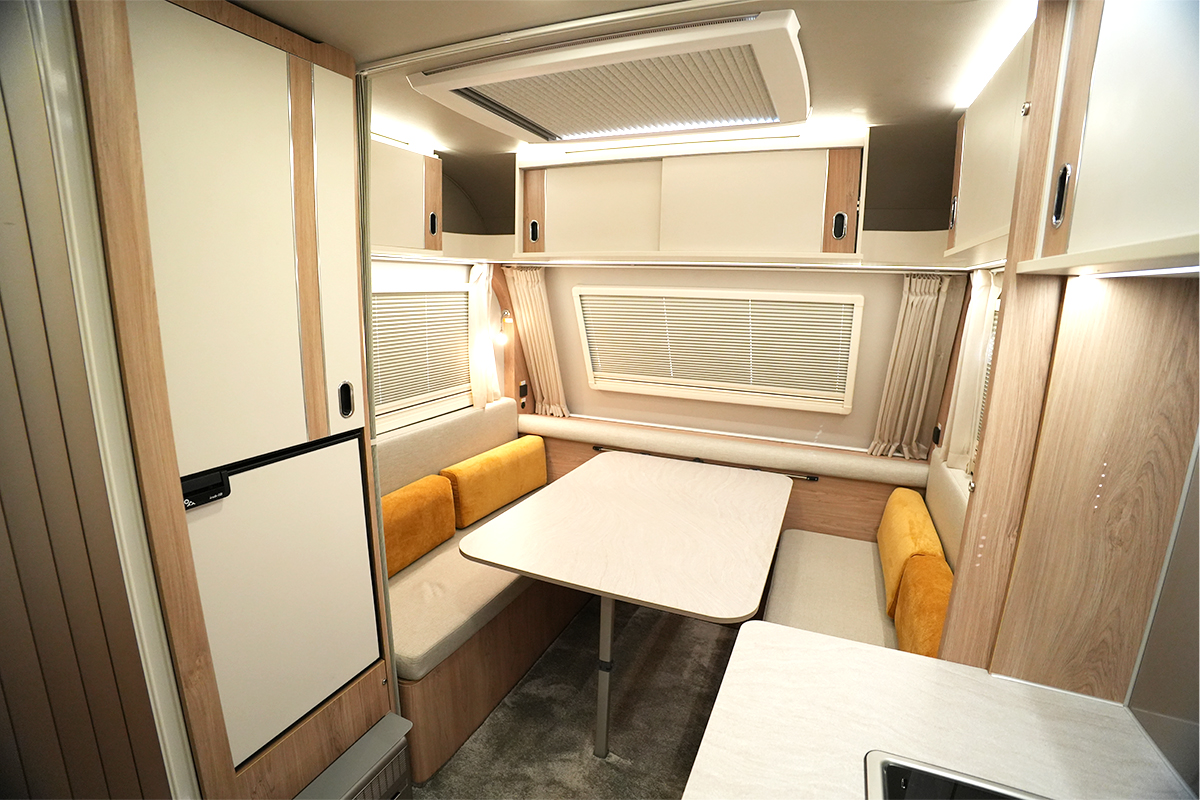

  • 390R: Sitzbereich für 4 Personen im vorderen Bereich, gleichzeitig Doppelbettbereich

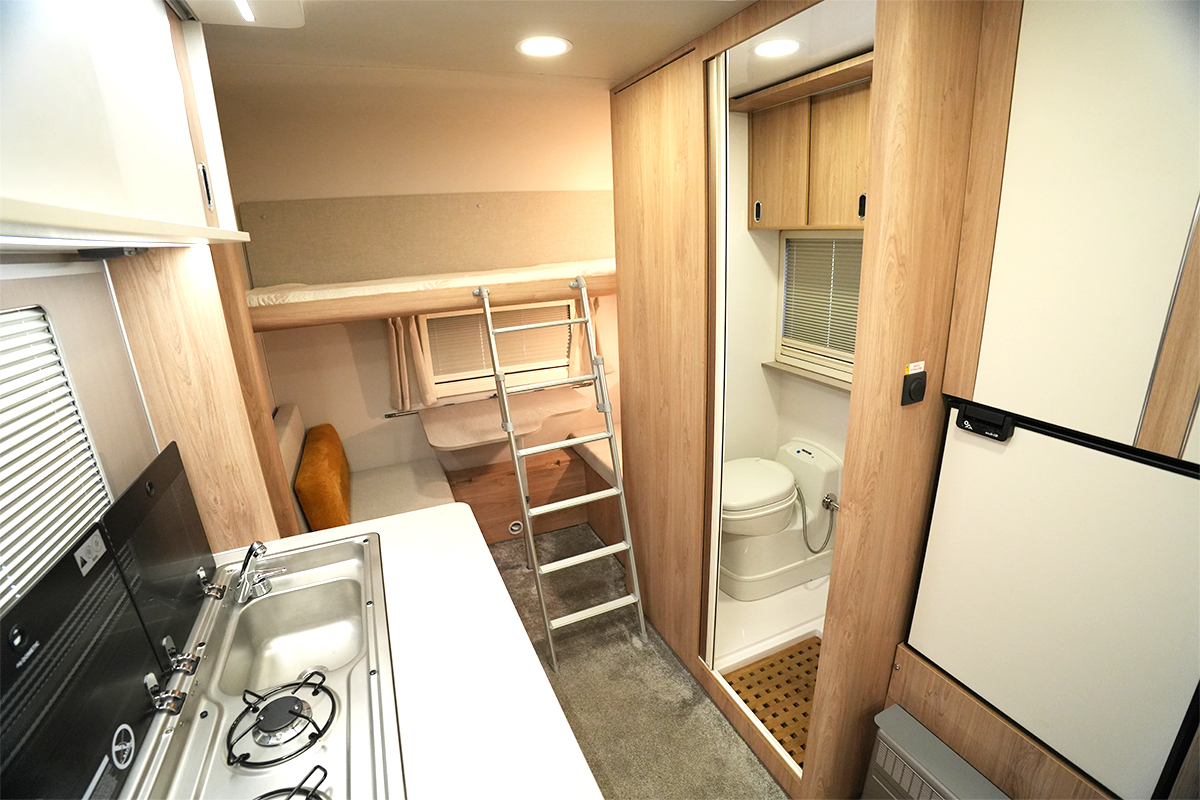

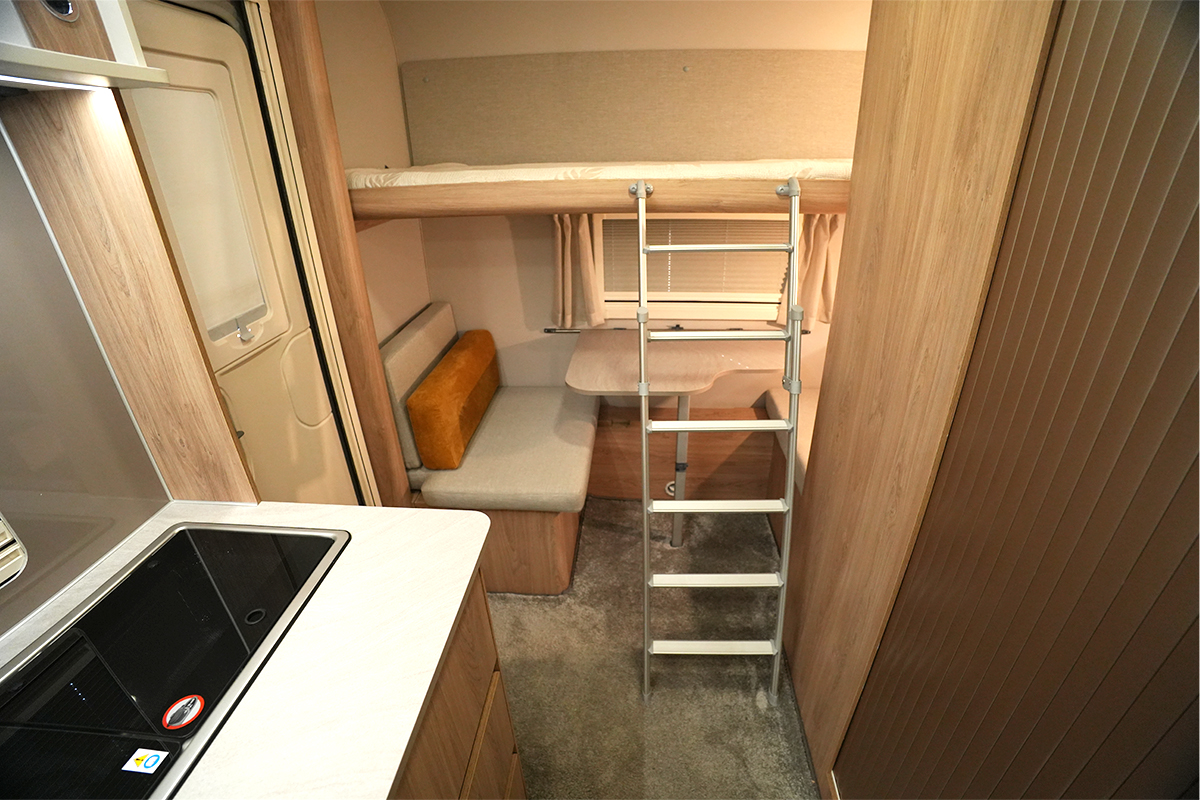

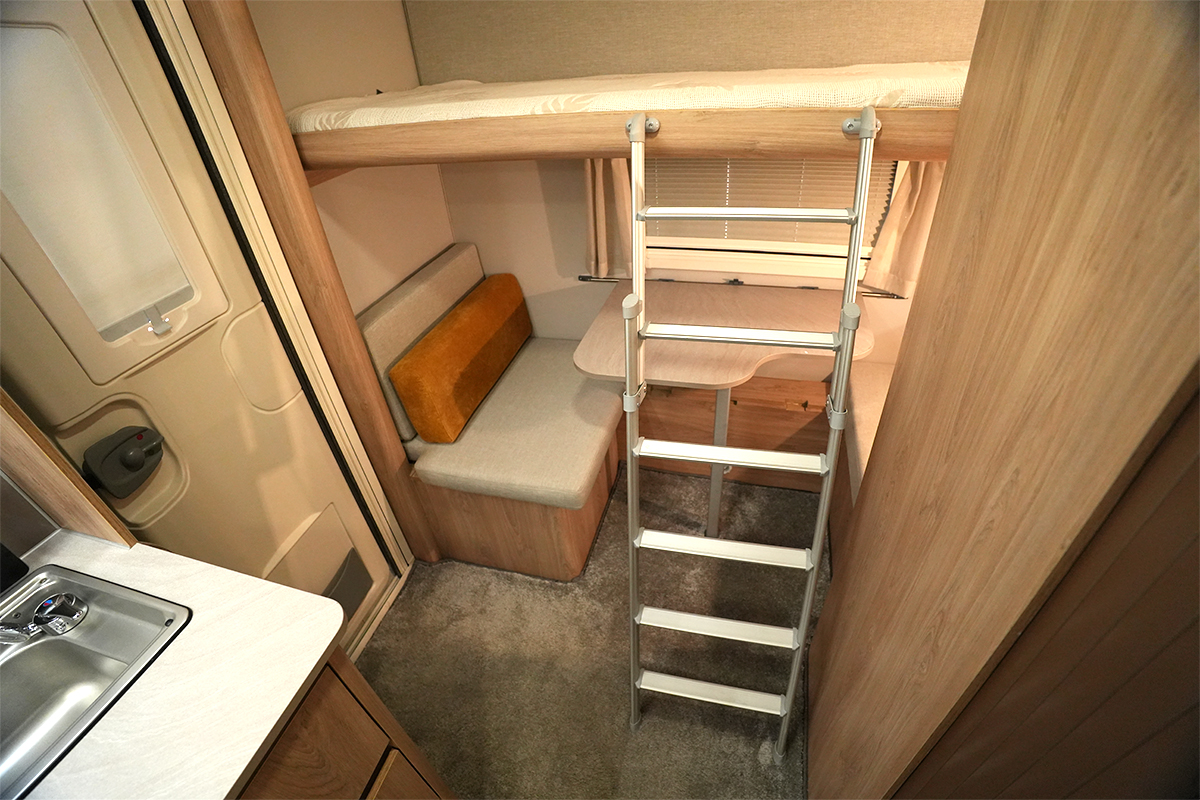

  • 390R: Sitzbereich für 2 Personen im hinteren Bereich, gleichzeitig Doppel-Etagenbettbereich

  • Verstellbares Tischgestell in den Sitzbereichen

  • Faltvorhang zur Abtrennung des Schlafbereichs

  • Stauräume über Sitz-, Küchen- und Bettbereichen

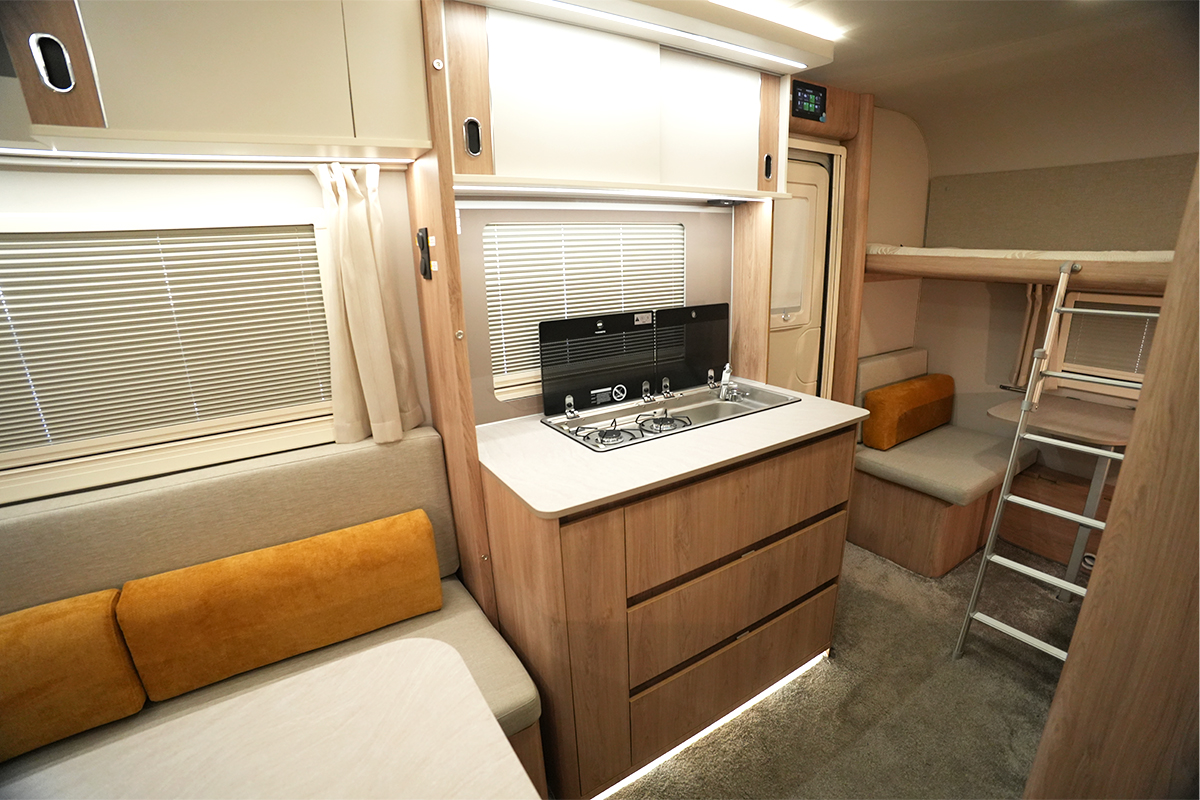

Küche

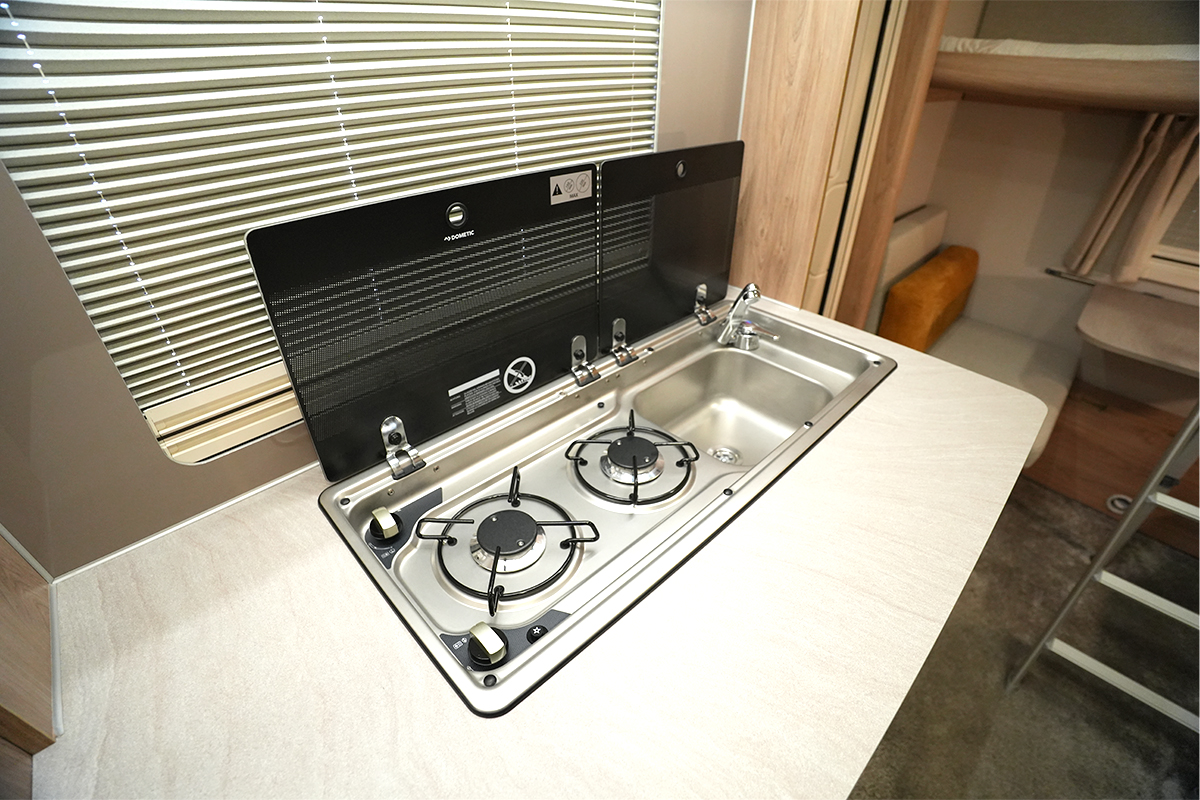

  • Zweiflammiger Gaskocher und Spüle (DOMETIC)

  • Klappbare Spülbeckenarmatur (REICH)

  • Kühlschrank 85 Liter, 12V (INDEL B)

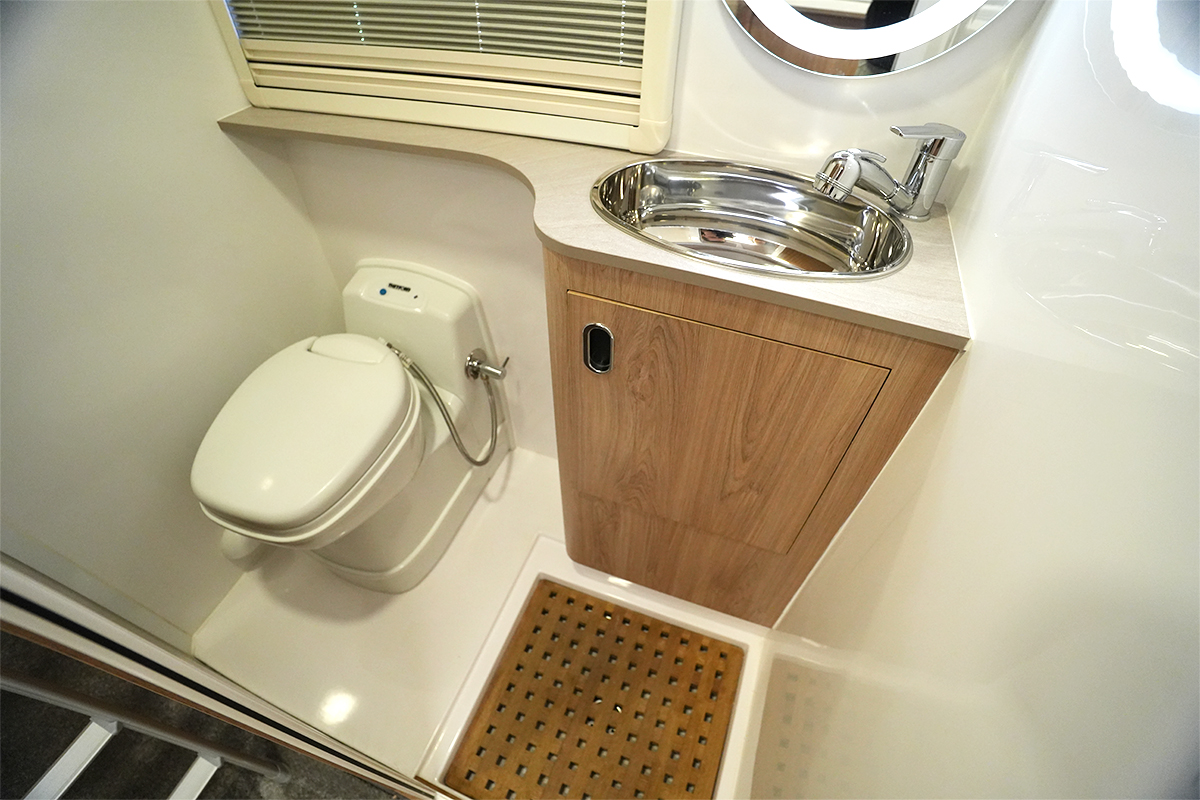

Bad/WC

  • Toilette, Kassetten-Typ und Hygienedusche (THETFORD)

  • Badezimmerarmatur mit Spiralschlauch und Auslöser (COMET)

  • Frischwassertank, PP-Material 55 Liter

  • Frischwasser-Einfüllstutzen (ABL)

  • Stadtwasseranschluss (ABL)

  • Wasserpumpe 12V

  • Wasserinstallation, beständig gegen -30°C / +90°C und 10 bar Druck



Beleuchtung

  • Leseleuchten im Sitzbereich

  • LED-Ambientebeleuchtung unter und über den Schränken

  • Decken-Spotbeleuchtung

  • LED- und Spotbeleuchtung in der Badekabine

  • Bodenbeleuchtung, blau, 12V

  • Außenbeleuchtung



Heizung

  • Gas-Heizung, S2200 (TRUMA)

  • Warmluftanlage, Gebläse mit verstellbaren Auslässen (TRUMA)

  • Warmwasserbereiter, Therme, 220V (TRUMA)



Fenster und Belüftung

  • Fenster mit Verdunkelung und Fliegengitter, doppelverglast, 120 cm x 50 cm, 2 Stück (ACRYFORM)

  • Fenster mit Verdunkelung und Fliegengitter, doppelverglast, 90 cm x 50 cm, 2 Stück (ACRYFORM)

  • Fenster mit Verdunkelung und Fliegengitter, doppelverglast, 70 cm x 50 cm, 2 Stück (ACRYFORM)

  • Fenster mit Verdunkelung und Fliegengitter, doppelverglast, 70 cm x 35 cm, 1 Stück (ACRYFORM)

  • Dachfenster mit Verdunkelung und Fliegengitter, 50 cm x 70 cm, 1 Stück (MPK)

  • Dachfenster mit Verdunkelung und Fliegengitter, 40 cm x 40 cm, 1 Stück (MPK)

  • Wohnwagentür mit Fliegengitter (HARTAL)



Elektrosystem

  • Kontroll- und Anzeigepanel, Touch, 12V (OCTOOP!)

  • 12V Sicherungskasten

  • 12V USB-Typ C Anschluss, 4 Stück

  • 220V Sicherungskasten

  • 220V Steckdose, 4 Stück

  • Außenkombination TV- und 220V-Eingang (ABL)

  • 220V, 16A, Außenstromanschluss IP44 (ABL)

  • 2,5 m Netzkabel für 220V Außenstromanschluss

  • Fahrzeuganschlussstecker, 13-polig



Gassysteme

  • Stahlrohrleitung für die Gasleitung

  • Gasventil (GOK)

  • Gasregler (GOK)

  • Gasschlauch Butan/Propan (GOK)

  • Gasfilter (GOK)

  • Mini-Wohnwagengasflasche, 2 kg



Optionen

  • Verstärktes Chassis, 1500 kg (AL-KO)

  • Antischleudersystem, ATC-2 (AL-KO)

  • Elektrische automatische Stützfüße, Up4 (AL-KO)

  • Front-Stützrad mit integrierter Waage, 300 kg (AL-KO)

  • Mover, voll-/halbautomatisch (AL-KO)

  • Leichtmetallfelgen (AL-KO)

  • Ersatzrad 185/R14/C (AL-KO)

  • Klimaanlage, 1700W (TRUMA)

  • Gas-Warmwasserbereiter, B10 (TRUMA)

  • Kombi 4E (TRUMA)

  • Energieset (Solarpanel 205W monokristallin + Bordbatterie 105 Ah AGM + MPPT-Laderegler)

  • Solarpanel 205W, zusätzlich zum Energieset

  • Ladegerät (Redresör), 30A (VICTRON)

  • Wechselrichter, 1000W (LINETECH)

  • Wechselrichter, 2000W (LINETECH)

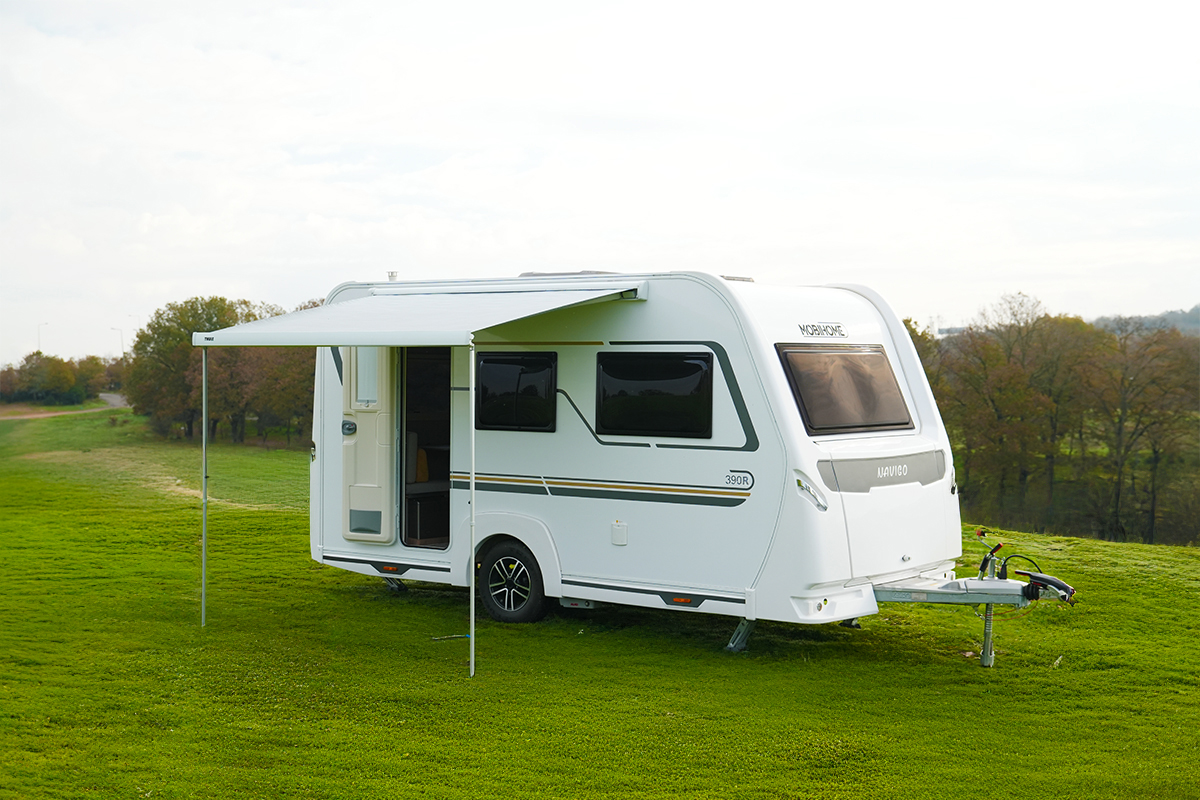

  • Markise, Kassetten-Typ (THULE)

  • Markise, Sackmarkise (THULE)

  • Gasdetektor, Butan-/Propangas, 12V (CBE)

  • Außendusche, warm/kalt

  • Außengasanschluss (ABL)

  • Fahrradträger (THULE)

  • Abwassertank, 23 l (FIAMMA)

  • TV, 12V/220V und TV-Halterung

  • Wohnwagentür, zweigeteilt (HARTAL)
